UNIDAD III MODELOS DE COMUNICACION

ARQUITECTURAS DE RED

Ethernet

Es un estándar de redes de área local para computadores con acceso al medio por detección de la onda portadora y con detección de colisiones (CSMA/CD). Su nombre viene del concepto físico de ether. Ethernet define las características de cableado y señalización de nivel físico y los formatos de tramas de datos del nivel de enlace de datos del modelo OSI.

Ethernet se tomó como base para la redacción del estándar internacional IEEE 802.3, siendo usualmente tomados como sinónimos. Se diferencian en uno de los campos de la trama de datos. Sin embargo, las tramas Ethernet e IEEE 802.3 pueden coexistir en la misma red.

Las tecnologías Ethernet que existen se diferencian en estos conceptos:

·         Velocidad de transmisión

- Velocidad a la que transmite la tecnología.

·         Tipo de cable

- Tecnología del nivel físico que usa la tecnología.

·         Longitud máxima

- Distancia máxima que puede haber entre dos nodos adyacentes (sin estaciones repetidoras).

·         Topología

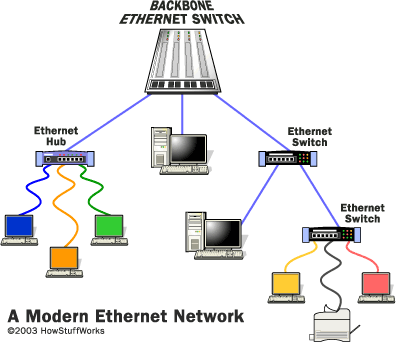

- Determina la forma física de la red. Bus si se usan conectores T (hoy sólo usados con las tecnologías más antiguas) y estrella si se usan hubs (estrella de difusión) o switches (estrella conmutada).

Formato de la trama Ethernet

La trama es lo que se conoce también por el nombre de "frame".

El primer campo es el preámbulo que indica el inicio de la trama y tienen el objeto de que el dispositivo que lo recibe detecte una nueva trama y se sincronice.

• El delimitador de inicio de trama indica que el frame empieza a partir de él.
• Los campos de MAC (o dirección) de destino y origen indican las direcciones físicas del dispositivo al que van dirigidos los datos y del dispositivo origen de los datos, respectivamente.
• La etiqueta es un campo opcional que indica la pertenencia a una VLAN o prioridad en IEEE P802.1p
• Ethernetype indica con que protocolo están encapsulados los datos que contiene la Payload, en caso de que se usase un protocolo de capa superior.
• La Payload es donde van todos los datos y, en el caso correspondiente, cabeceras de otros protocolos de capas superiores (Según Modelo OSI, vease Protocolos en informática) que pudieran formatear a los datos que se tramiten (IP, TCP, etc). Tiene un mínimo de 46 Bytes (o 42 si es la versión 802.1Q) hasta un máximo de 1500 Bytes.
• La secuencia de comprobación es un campo de 4 bytes que contiene un valor de verificación CRC (Control de redundancia cíclica). El emisor calcula el CRC de toda la trama, desde el campo destino al campo CRC suponiendo que vale 0. El receptor lo recalcula, si el valor calculado es 0 la trama es válida.

• El gap de final de trama son 12 bytes vacíos con el objetivo de espaciado entre tramas



ARCNET

Arquitectura de red de área local desarrollado por Datapoint Corporation en 1977 que utiliza una técnica de acceso de paso de testigo como el Token Ring. La topología física es en forma de estrella mientras que la topología lógica es en forma de anillo, utilizando cable coaxial y hubs pasivos (hasta 4 conexiones) o activos.

·         Velocidad

La velocidad de trasmisión rondaba los 2 MBits, aunque al no producirse colisiones el rendimiento era equiparable al de las redes ethernet. Empezaron a entrar en desuso en favor de Ethernet al bajar los precios de éstas. Las velocidades de sus transmisiones son de 2.6 Mbits/s. Soporta longitudes de hasta unos 609 m (2000 pies).

·         Características

Aunque utilizan topología en bus, suele emplearse un concentrador para distribuir las estaciones de trabajo usando una configuración de estrella.

El cable que usan suele ser coaxial, aunque el par trenzado es el más conveniente para cubrir distancias cortas.

Usa el método de paso de testigo, aunque físicamente la red no sea en anillo. En estos casos, a cada máquina se le da un número de orden y se implementa una simulación del anillo, en la que el token utiliza dichos números de orden para guiarse.

El cable utiliza un conector BNC giratorio.

Token Ring

Token Ring es una arquitectura de red desarrollada por IBM en los años 1970 con topología física en anillo y técnica de acceso de paso de testigo, usando un frame de 3 bytes llamado token que viaja alrededor del anillo. Token Ring se recoge en el estándar IEEE 802.5. En desuso por la popularización de Ethernet; actualmente no es empleada en diseños de redes.

·         El estándar IEEE 802.5

El IEEE 802.5 es un estándar por el Institute of Electrical and Electronics Engineers (IEEE), y define una red de área local LAN en configuración de anillo (Ring), con método de paso de testigo (Token) como control de acceso al medio. La velocidad de su estándar es de 4 o 16 Mbps cuando es implementado sobre cables de hilos de cobre, existen implementaciones de mayor velocidad tanto sobre hilos de cobre CDDI como sobre fibra optica FDDI la cual llega a los 100 Mbps y 200 Km de extensión.

El diseño de una red de Token Ring fue atribuido a E. E. Newhall en el año 1969. IBM publicó por primera vez su topología de Token Ring en marzo de 1982, cuando esta compañía presentó los papeles para el proyecto 802 del IEEE. IBM anunció un producto Token Ring en 1984, y en 1985 éste llegó a ser un estándar de ANSI/IEEE.

Es casi idéntica y totalmente compatible con la red del token ring de IBM. De hecho, la especificación de IEEE 802.5 fue modelada después del token ring, y continúa a la sombra ésta. Además, el token ring de la IBM especifica una estrella, con todas las estaciones del extremo unidas a un dispositivo al que se le llama "unidad del acceso multiestación" (MSAU). En contraste, IEEE 802.5 no especifica una topología, aunque virtualmente todo el IEEE 802.5 puesto en práctica se basa en una estrella, y tampoco especifica un tipo de medios, mientras que las redes del token ring de la IBM utilizan el tamaño del campo de información de encaminamiento.

El IEEE 802.5 soporta dos tipos de frames básicos: tokens y frames de comandos y de datos. El Token es una trama que circula por el anillo en su único sentido de circulación. Cuando una estación desea transmitir y el Token pasa por ella, lo toma. Éste sólo puede permanecer en su poder un tiempo determinado (10 ms). Tienen una longitud de 3 bytes y consiste en un delimitador de inicio, un byte de control de acceso y un delimitador de fin. En cuanto a los Frames de comandos y de datos pueden variar en tamaño, dependiendo del tamaño del campo de información. Los frames de datos tienen información para protocolos mayores, mientras que los frames de comandos contienen información de control.

·         Características principales

Utiliza una topología lógica en anillo, aunque por medio de una unidad de acceso de estación múltiple (MSAU o MAU), la red puede verse como si fuera una estrella. Tiene topología física estrella y topología lógica en anillo.

Utiliza cable especial apantallado, aunque el cableado también puede ser par trenzado.

·         La longitud total de la red no puede superar los 366 metros.

·         La distancia entre una computadora y el MAU no puede ser mayor que 100 metros (por la degradación de la señal después de esta distancia en un cable de par trenzado).

·         A cada MAU se pueden conectar ocho computadoras.

·         Estas redes alcanzan una velocidad máxima de transmisión que oscila entre los 4 y los 16 Mbps.

·         Posteriormente el High Speed Token Ring (HSTR) elevó la velocidad a 110 Mbps pero la mayoría de redes no la soportan.

·         unciones de mantenimiento / supervisión

·         Estación supervisora:

·         Monitoriza la red.

·         Envía periódicamente una trama de control (AMP: Monitor Activo Presente).

·         Vigila la presencia del testigo:

·         Si no lo encuentra tras cierto tiempo, lo pone de nuevo en circulación.

·         Vigila la longitud del anillo para que sea mayor o igual que 24 bits (un testigo completo) añadiendo más si es necesario.

·         Vigila la presencia de tramas huérfanas -> las retira:

·         Enciende el bit M de la trama al pasar por ella (estación supervisora), si por segunda vez la trama es recibida con el bit M encendido, esta es descartada.

·         Vigila la presencia de tramas mutiladas -> las retira.
